蓄能器

简介(Introduction)：
　　本产品为液压传动系统中必不可少的重要部件。有储蓄能量、稳定压力、减少电耗等功能。1979年、1984年经中华人民共和国机械工业部鉴定合格。该产品曾获得省、部优产品称号，1995年被机械工业部评为可靠性考核达标告别推荐产品。

工作原理(The principle of operation)：
　　蓄能器内腔由皮囊分为两个部分：囊内装氮气，囊外充液压油。当液压泵将液压油压入蓄能器时，皮囊就受压变形，气体体积随压力增加而减少。液压油被逐渐储存。若液压系统工作需要增加液压油，则蓄能器将液压油排出，使系统的能量得到补偿。

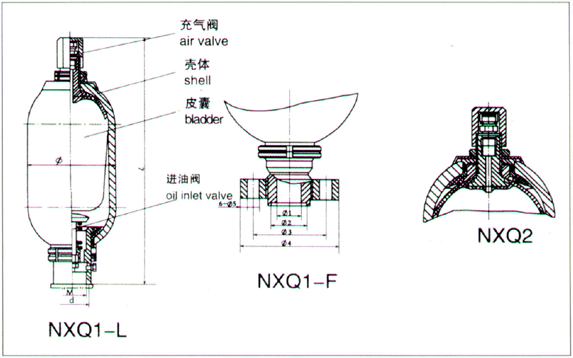

结构简图(Gcheme of structre)：

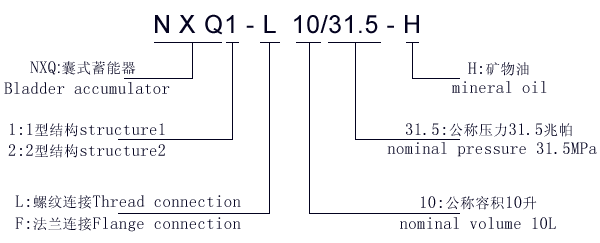

　　　　　型号说明（Model)：

　　　　　规格及基本尺寸(Gpectifications and basic size)：

型号 MODEL	压力 MPa	容积 L	基本尺寸besic size mm									重量 (kgf)
型号 MODEL	压力 MPa	容积 L	M	d	φ1	φ2	φ3	φ4	φ5	L	φ	重量 (kgf)
NXQ₁ -LO.1/*-H	10 20 31.5	0.1	M33×2	-	-	-	-	-	-	148	96	2
NXQ₁ -LO.4 /*-H		0.4	M27×2							260	89	3
NXQ₁ -LO.63/*-H		0.63								320	89	3.5
NXQ₁ -L 1 / *-H		1								330	114	5.5
NXQΔ -L1.6 /*-H		1.6	M42×2	50	42	50	97	130	17	365	152	12.5
NXQΔ -L2.5 /*-H		2.5								430		15
NXQΔ -L 4 / *-H		4								540		18.5
NXQΔ -L6.3 /*-H		6.3								710		25.5
NXQΔ -L10 / *-H		10	M60×2	70	55	65	125	160	21	650	219	48
NXQΔ -L16 / *-H		16								870		63
NXQΔ -L25 / *-H		25								1170		84
NXQΔ -L40 / *-H		40								1680		119
NXQΔ -L20 / *-H		20	M72×2	80	70	80	150	200	26	690	299	92
NXQΔ -L25 / *-H		25								780		105
NXQΔ -L40 / *-H		40								1050		135
NXQΔ -L63 / *-H		63								1470		191
NXQΔ -L80 / *-H		80								1810		241
NXQΔ -L100/ *-H		100								2190		290
NXQΔ -L150/ *-H		150	M80×3	90	80	90	170	230	26	2450	351	445

　　　　　容量选择（Volume selection)：

　　　储能用：Used for storing energy

　　　吸收脉冲用：Used for absorbing pulse

　　　　　V1:蓄能器容量（升)accumulater volume
　　　　　V :有效容量（升）effective volume
　　　　　P1:充气压力（兆帕）gas filed pressure(MPa)
　　　　　P2:最低工作压力（兆帕）min.working pressure(MPa)
　　　　　P3:最高工作压力（兆帕）max.working pressure(MPa)
　　　　　q :泵每转单缸输出量（升／转）pump output per turn for single tank(litre/turn)
　　　　　F1:泵输出系数pump output coefficient
　　　　　n :多变指数adiabatic exponent

　　　　　蓄能器附件（Attachment fo the accumulator)：

　　　一、充气工具（根据蓄能器压力选用）
　　　　　GAS CHARGING DEVICE(Choose according to the pressure of an accumulator)

蓄能器型号 pressure of the accumulator Model	充气工具型号 of the gas charging device	配用压力表 Pressure gage		软管内径规格 Specification of hose inner dia
蓄能器型号 pressure of the accumulator Model	充气工具型号 of the gas charging device	刻度范围 range	精度等级 Accuracy degree	软管内径规格 Specification of hose inner dia
10	CQJ-16	0～16	1.5	φ6
20	CQJ-25	0～25	1.5	φ6
31.5	CQJ-40	0～40	1.5	φ6

　　　二、安全球阀(SAFETY BALL VALVE)

蓄能器型号 pressure of the accumulator Model	充气工具型号 of the gas charging device	配用压力表 Pressure gage	软管内径规格 Specification of hose inner dia
NXQΔ-L1.6～6.3 / 10-H	AQF--L*25H₁-F	10	25
NXQΔ-L1.6～6.3 / 20-H	AQF--L*25H₂-F	20	25
NXQΔ-L1.6～6.3/31.5-H	AQF--L*25H₃-F	31.5	25
NXQΔ-L10～40 / 10 - H	AQF--L*40H₁-F	10	40
NXQΔ-L10～40 / 20 - H	AQF--L*40H₂-F	20	40
NXQΔ-L10～40 /31.5- H	AQF--L*40H₃-F	31.5	40

　　　三、充氮小车NITROGEN-FILLED HANDCART

型号	CD250	B型(双缸)
Mode	CD250	B(double bars)
